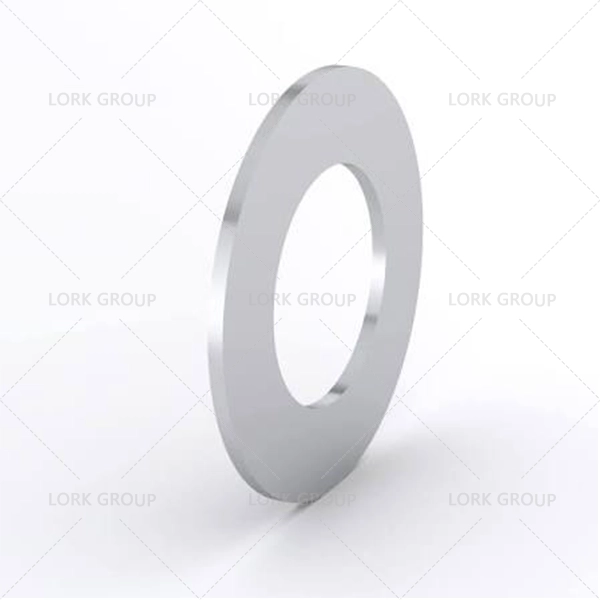

UNS N06625 / Inconel 625 Pakning

Inconel 625 pakninger er en type høyytelses tetningselement laget med nikkelbasert legering 625 (UNS N06625) som kjernemateriale. De er ikke en enkelt type; I stedet, avhengig av driftsforholdene, brukes Inconel 625 i kombinasjon med andre materialer i forskjellige former (som metallringer, viklede stålstrimler og forsterkende ringer).

Inconel 625 pakninger er ikke en enkelt type; de kommer hovedsakelig i følgende strukturelle former for å tilpasse seg forskjellige arbeidsforhold og flenstyper:

Spiralpakning med pigg

Dette er den vanligste typen. Den er laget ved vekselvis spiralvikling av Inconel 625 metallstrimmel med ikke-metalliske fylllister som fleksibel grafitt og PTFE. Avhengig av kravene til flenstetningsflaten, kan den gjøres til en basistype, med en indre ring, med en ytre ring, eller med både indre og ytre ringer.

Grafitt komposittpakning (med Inconel 625 innsats)

Laget hovedsakelig av ekspandert grafitt, med en ekstremt tynn (f.eks. 0,1 mm) Inconel 625 metallkjerneplate innebygd i midten. Denne strukturen er spesielt designet for høytemperatur damp og varmtvannsapplikasjoner.

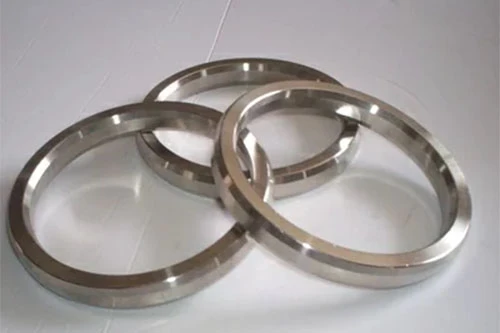

Metallringpakning (oktagonal/oval pakning)

Laget av solid Inconel 625, smidd eller maskinert, og brukt til høytrykksflenser. Selve materialet er egnet for høye temperaturer og svært korrosive miljøer.

Følgende hovedstandarder må følges ved innkjøp og produksjon:

Standard:ASME B16.20 er kjernestandarden for metallspiralviklede pakninger og metallringpakninger for rørflenser, som spesifiserer dimensjoner, pakningsfaktor (m-verdi) og minimum forspenningstrykk (y-verdi). Andre standarder inkluderer API 6A/601 (olje- og gassbrønnhoder), EN 1514-2 (europeisk standard) og JIS B2404 (japansk standard).

Korrosjonsspesifikke krav:I sure olje- og gassmiljøer som inneholder hydrogensulfid, må materialene oppfylle kravene i NACE MR0175/ISO 15156 for motstand mot sulfidspenningssprekker. Inconel 625 er et ofte brukt valg som oppfyller denne standarden.

Ta kontakt nå

(oppløsning/glødet tilstand)

For metallringpakninger (RTJ) krever ASME B16.20 vanligvis en maksimal hardhet som ikke overstiger 200 HB for å sikre at pakningen gjennomgår plastisk deformasjon fortrinnsvis over flensen.

Merk: Produktinformasjonen og de tekniske parametrene til Inconel 625-pakninger i dette dokumentet er kun for utvalgsreferanse og utgjør ingen teknisk garanti eller kvalitetsforpliktelse. Faktisk ytelse kan variere mellom produsenter på grunn av forskjeller i prosesser, materialpartier og produktstruktur. Vennligst se leverandørens offisielle tekniske spesifikasjoner og testrapporter. Brukere bør bekrefte valget basert på faktiske arbeidsforhold. Vårt firma forbeholder seg retten til tolkning.



Utfylling av mikroskopiske ufullkommenheter: Etter maskinering har tetningsflatene til flenser og andre koblinger fortsatt små, usynlige uregelmessigheter. Pakninger, under boltforspenning, komprimeres og deformeres, fyller disse hullene og danner en fysisk barriere for å forhindre væskelekkasje (gass eller væske).

Gir elastisk kompensasjon: Under drift av utstyret oppstår termisk ekspansjon og sammentrekning eller elastisk deformasjon. Inconel 625 spiralviklede pakninger og lignende strukturer har utmerket elastisitet, opprettholder nødvendig tetningstrykk og forhindrer lekkasje på grunn av løsnede.

Tåler ekstreme forhold: Ved å møte høye temperaturer, høyt trykk og svært korrosive medier, opprettholder Inconel 625-pakninger strukturell integritet og tetningsfunksjon under disse tøffe forholdene, og sikrer sikker drift av utstyret.

Avklar struktur og dimensjoner: Bestem pakningstypen (spiralviklet, kompositt, metallring), om den inkluderer indre og ytre forsterkende ringer, og de spesifikke indre og ytre diametrene og tykkelsene. For eksempel, når du bruker spiralviklede pakninger, må de tilpasses i henhold til tilsvarende flensstandarder eller tegninger.

Bekreft materialtilstand og hardhet: For metallringpakninger spesifiserer noen standarder eller kunder maksimal hardhetskrav; bekreft derfor om den medfølgende pakningen er i smidd eller løsningsbehandlet tilstand.

Vurder mediekompatibilitet: Selv om Inconel 625 har utmerket korrosjonsmotstand, har den fortsatt begrensninger i visse miljøer. For eksempel, i sjøvann med høy temperatur, vær på vakt mot risiko for sprekkkorrosjon; unngå også direkte kontakt med karbonstål eller 304 rustfritt stål for å forhindre galvanisk korrosjon.

Be om garantidokumenter: Be leverandøren om å gi materialsertifikater og testrapporter for å sikre at materialsammensetningen oppfyller standardene.
